Die neue Wohnungstrennwand bis 61 dB und REI 90

• Wolf Bavaria präsentiert die OneFrame-Wall, eine einschalige Wohnungstrennwand mit einem Schalldämmmaß von bis zu 61 dB durch getrennte Ständer und PhoneStar ST Tri Platten.

• Die Wand erfüllt die Brandschutzanforderungen der Muster-Holzbaurichtlinie mit einer Feuerwiderstandsklasse REI 90 und Schutzzeiten von über 60 Minuten.

• Die Konstruktion ermöglicht Materialeinsparungen von bis zu 30 %, einen Raumgewinn von bis zu 15 % sowie eine deutliche Verkürzung der Fertigungs- und Richtzeiten.

• Damit kombiniert die OneFrame-Wall hohe Schalldämmung und normgerechten Brandschutz in einem schlanken und kosteneffizienten Wandaufbau für den mehrgeschossigen Holzbau.

15 % Raumgewinn – effizienter durch geringere Wandstärke

Mit der OneFrame-Wall hat Wolf Bavaria eine ressourcenschonende und effiziente Schallschutzlösung für den wachsenden Markt der Mehrfamilienhäuser und mehrgeschossigen Objektbauten entwickelt. Die einschalige Wohnungstrennwand mit getrennten Ständern und einer Beplankung mit PhoneStar ST Tri, erreicht ein Schalldämm-Maß R

Die hervorragenden Schalldämm-Eigenschaften der einschaligen Wohnungstrennwand wurden in einer Versuchsreihe zu einer Masterarbeit bestätigt, bei der eine größere Anzahl an Bauteilvarianten gemessen wurden. Die maßgeblichen R_W-Werte für einen Teil dieser Wandaufbauten lassen sich in einer Broschüre nachschlagen, die kostenlos bei Wolf Bavaria erhältlich ist. Der Download ist unter www.wolf-bavaria.com möglich. Holzbauunternehmen, Planer und Bauphysiker können die Werte für die Nachweisführung heranziehen.

Anzeige

Ständertrennung und Schalldämmplatte

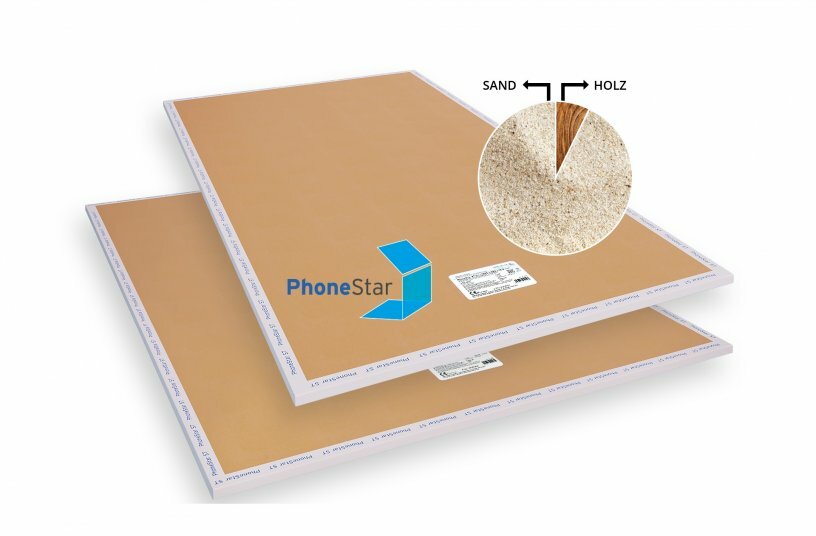

Aus den Messergebnissen der Versuchsreihe lässt sich ableiten, dass sich das Schalldämm-Maß der Wände durch getrennte Ständer und den Einsatz der Schalldämm-Platte PhoneStar ST Tri deutlich verbessern lässt.

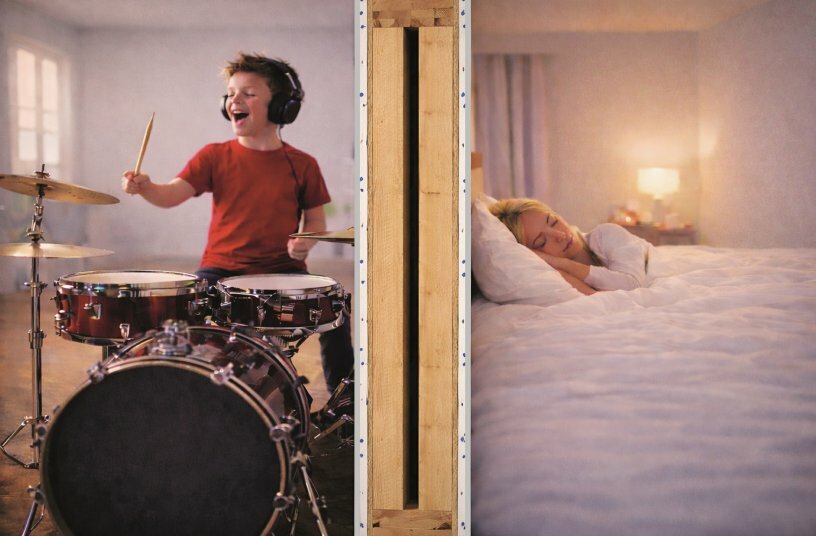

Ein Schalldämm-Maß von R_W = 61 dB wurde mit einer Wandvariante erreicht, bei der die Holzständer getrennt und die Beplankung beidseitig durch eine einlagige Schicht PhoneStar ST Tri ergänzt wurde. Bemerkenswert ist beim Einsatz getrennter Ständer unter anderem eine deutliche Verbesserung der Schalldämmung im tieffrequenten Bereich.

Brandschutz erfüllt aktuelle Holzbaurichtlinie

Neben den hohen schalltechnischen Leistungswerten erfüllt die OneFrame-Wall auch anspruchsvolle brandschutztechnische Anforderungen. In geprüften Wandaufbauten erreicht das System eine Feuerwiderstandsklasse von REI 90 und ist damit für den Einsatz im mehrgeschossigen Wohnungsbau geeignet.

Besonders relevant ist dies im Kontext der aktuellen Muster-Holzbaurichtlinie (MHolzBauRL, Fassung September 2024). Der Schutz brennbarer Tragkonstruktionen muss dabei über eine definierte Schutzzeit nachgewiesen werden – entweder rechnerisch nach DIN EN 1995-1-2 oder durch Brandversuche nach DIN EN 13381-7. Maßgebend ist die sogenannte Schutzzeit t_ch, die aus dem Klassifizierungsbericht nach DIN EN 13501-2 hervorgeht.

Die von Wolf Bavaria entwickelte Wand erreicht in entsprechenden Brandversuchen Schutzzeiten von über 60 Minuten. Damit erfüllen sie die Anforderungen der Richtlinie an brandschutztechnisch wirksame Bekleidungen im Holzbau bis Gebäudeklasse 4 vollständig. Für Planer und Holzbauunternehmen ergibt sich daraus ein entscheidender Vorteil: Die Konstruktion kann ohne Einschränkungen in Gebäudeklasse 4 eingesetzt werden.

Damit verbindet das System die beiden zentralen Anforderungen des modernen Holzbaus: hohe Schalldämmung und normkonformen Brandschutz in einem schlanken Wandaufbau.

Effizient und kostengünstig

Neben dieser Effektivität im Schall- und Brandschutz bietet die Konstruktion aber noch andere Vorteile. Laut Hersteller ermöglicht sie eine Materialeinsparung von bis zu 30 Prozent, einen Raumgewinn von bis zu 15 Prozent, eine Senkung der Fertigungszeit um bis zu 40 und eine Senkung der Richtzeiten um bis zu 50 Prozent. – Einsparpotentiale, die die OneFrame-Wall im stark unter Kostendruck stehenden Marktsegment des Mehrgeschossbaus äußerst attraktiv erscheinen lassen.
