Frei programmierbare Ultrawide-Smart-Displays erlauben maximale Design-Flexiblität

Mit der MDDE3xxx Familie hat AMETEK VIS frei programmierbare Smart Displays entwickelt, die Maschinenherstellern maximale Flexibilität bieten. Neben der Anzeige von verschiedenen Fahrzeuginformationen erlauben sie nicht nur die Integration mehrerer Kameraanzeigen, sondern ermöglichen dank performanter Systemhardware auch komplexe KI-gestützte Assistenzsysteme.

Hersteller mobiler Arbeitsmaschinen stehen vor der Herausforderung, die Vielzahl an digitalen Daten und Informationen, die moderne Sensorsysteme bereitstellen, für die Maschinenführer so aufzubereiten und anzuzeigen, dass sich ohne zusätzliche Ablenkungen ein Mehrwert in Form von erhöhtem Komfort, mehr Sicherheit und besserer Effizienz ergibt.

Mehr Komfort und vor allem Ergonomie sind in nahezu allen mobilen Maschinen hochrelevant, da sich die Fahrer in der Regel für viele Stunden in ihren Maschinen befinden. Sicherheit steht angesichts der Größe der Maschinen und ihrer vielen toten Winkeln nicht nur im öffentlichen Straßenverkehr stark im Augenmerk, sondern auch im Arbeitsbereich.

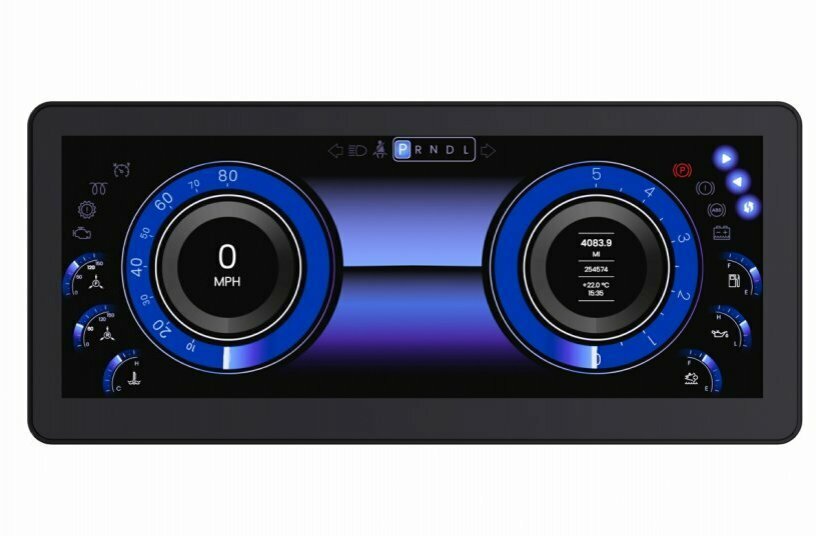

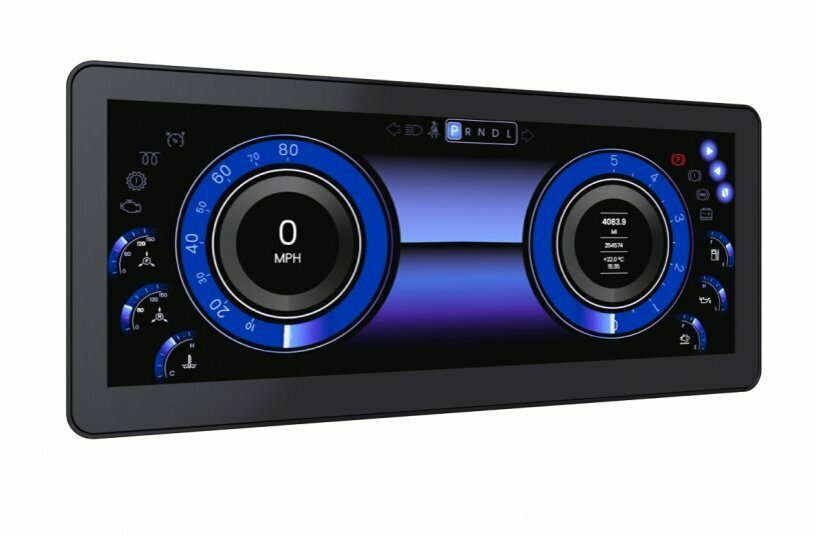

Eine erhöhte Effizienz kann sich zum Beispiel in ertragreicheren Ernten oder einem nachhaltigeren Straßenbau niederschlagen. Dabei ist es von größter Wichtigkeit, dass unterstützende Assistenzsysteme keine zusätzliche Belastung darstellen oder im Betrieb sogar stören, sondern sich intuitiv in den Workflow einfügen. Die Experten für Instrumentencluster und Fahrzeugelektronik für Heavy-Duty-Maschinen von AMETEK VIS haben unsere neuen Smart-Displays MDDE3084 (8 Zoll) und MDDE3124 (12.3 Zoll) deshalb so entwickelt, dass sich Fahrer- und Fahrzeuginformationen sowie ADAS-Assistenzsysteme perfekt ergänzen und miteinander verschmelzen.

Maschinenhersteller erhalten mit den Displays leistungsstarke frei programmierbare Anzeigelösungen, die ihnen alle Optionen zur Realisierung zukunftsweisender Human-Machine-Interfaces bieten. Die Displays setzen auf einen i.MX8M Plus Quad Prozessor mit integrierter Neural Processing Unit (NPU). Diese NPU übernimmt die Verarbeitung komplexer Machine Learning Algorithmen und optimiert die Displays für KI-Anwendungen wie etwa kamerabasierte Personen- oder Objekterkennung. Die IPS-Anzeigegeräte liefern eine Auflösung von bis zu 1920x720px, bei einer Helligkeit von 1000 Nits und optionaler Touch-Unterstützung.

Anzeige

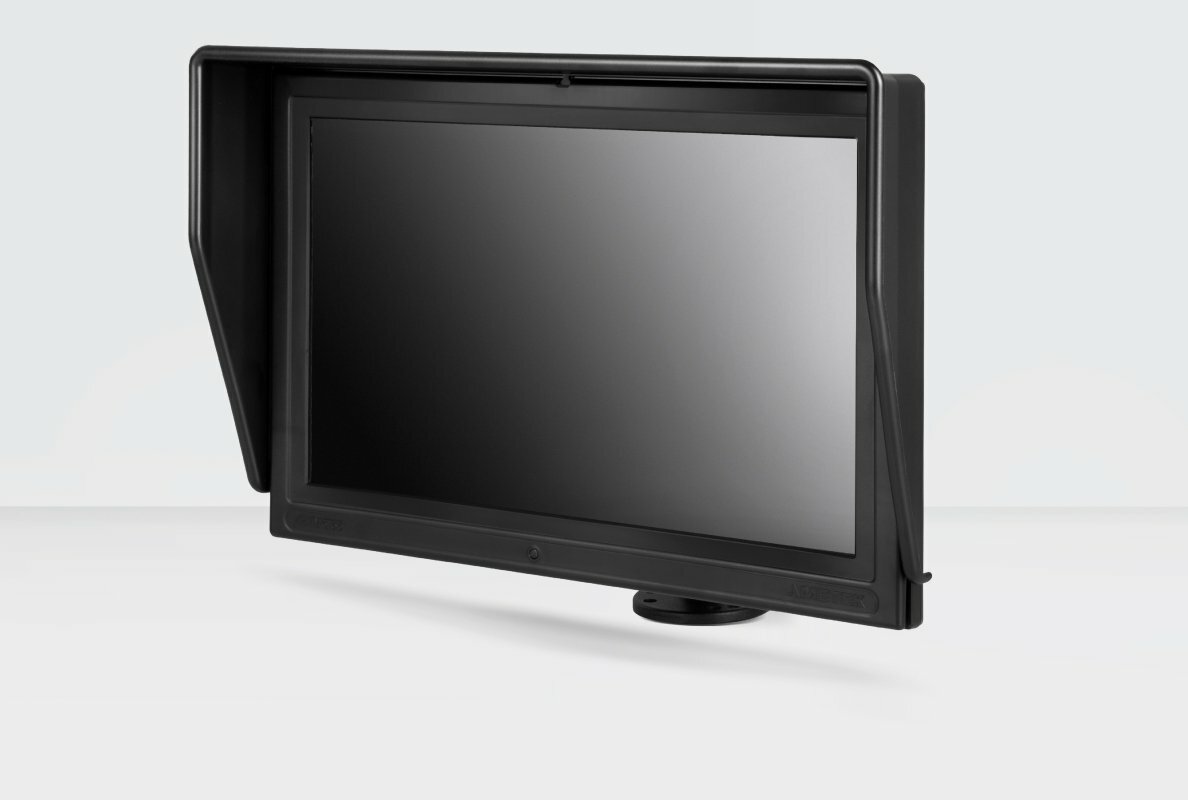

Besonders erwähnenswert ist die Flexibilität der MDDE3xxx-Display Familie. Maschinenherstellern steht es frei, ob sie die Displays völlig individuell konfigurieren mit ihren eigenen Applikationen und UX-Elementen integrieren möchten – oder ob sie auf von AMETEK VIS bereitgestellte vordefinierte Software-Pakete setzen. Ob das Display primär zur Darstellung von Fahrzeuginformationen oder aber zum Abbilden mehrerer Kameraanzeigen genutzt wird, ob es horizontal oder vertikal installiert wird, ob im Armaturenbrett integriert oder mit RAM-Halterung montiert - MDDE3084 und MDDE3124 bieten dem Betreiber unendliche Möglichkeiten zur optimierten Anpassung an spezifische Betriebsanforderungen.   Bei vertikaler Montage können je nach Anbringung im Führerhaus deutliche Vorteile in der Sichtbarkeit der Kameraanzeigen sowie in der Ergonomie während des Arbeitens sichergestellt werden. Je nachdem, ob das MDDE3xxx im Armaturenbrett integriert oder als Monitor installiert ist, kann die Touchscreen-Funktionalität aktiviert werden oder nicht.

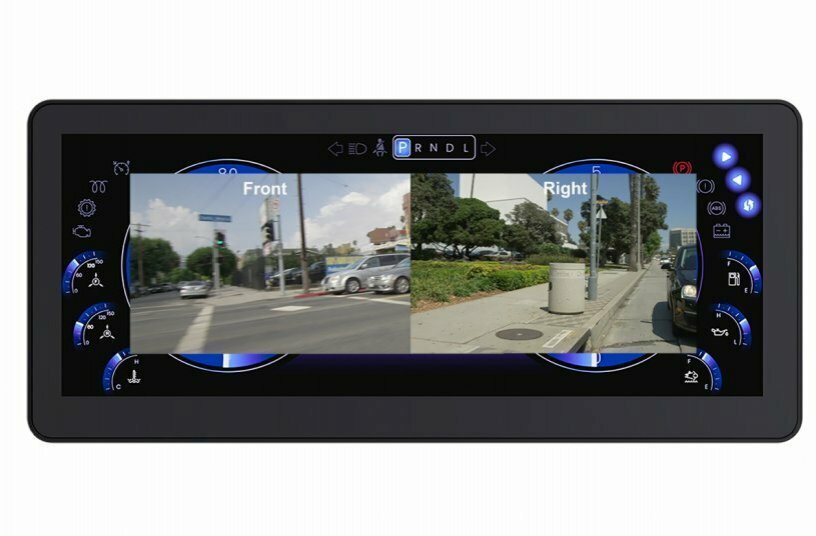

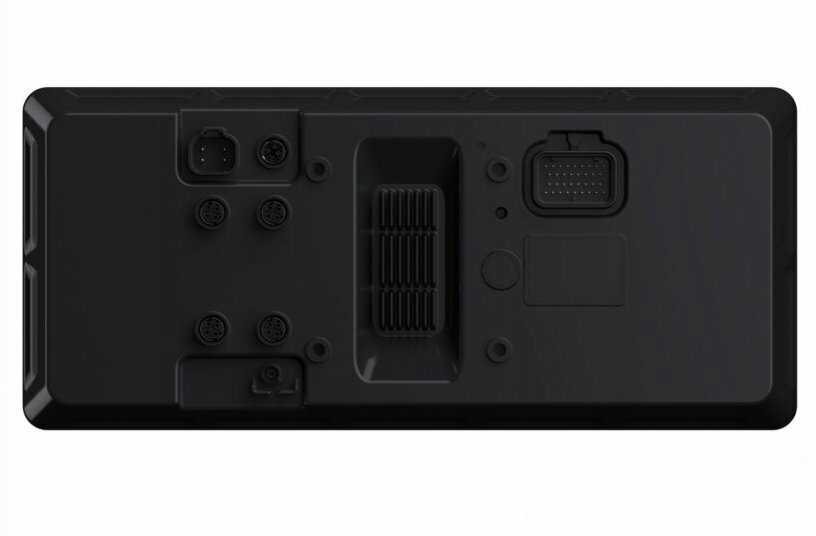

Auch die Hardware lässt keine Wünsche offen: 9 geschaltete STB/STG-Eingänge, 2 CAN-, 1 Gigabit-Ethernet- und 1 RS232-Anschluss sowie externe Displayanschlüsse bieten Maschinenherstellern volle Flexibilität. Um leistungsstarke Assistenzsysteme zu realisieren, verfügen die Displays über vier Kameraanschlüsse für Ethernet, BroadR-Reach oder Analog-Kameras. Dank der leistungsstarken Hardware der Displays ist keine zusätzliche Video Control Unit nötig, die Datenverarbeitung geschieht direkt im Smart-Display.

Diese Qualitäten machen die MDDE3084 und MDDE3124 zur ersten Wahl, um KI-gestützte ADAS-Systeme aufzubauen, die zum Bedienerkomfort und vor allem zur Sicherheit beitragen. Hierzu können Maschinenhersteller bei Fehlen eigener Engineering-Kapazitäten auf von AMETEK VIS vorentwickelte Lösungen zur Realisierung von 360-Grad-Systemen oder automatisierter Personen- und Objekterkennung zurückgreifen.

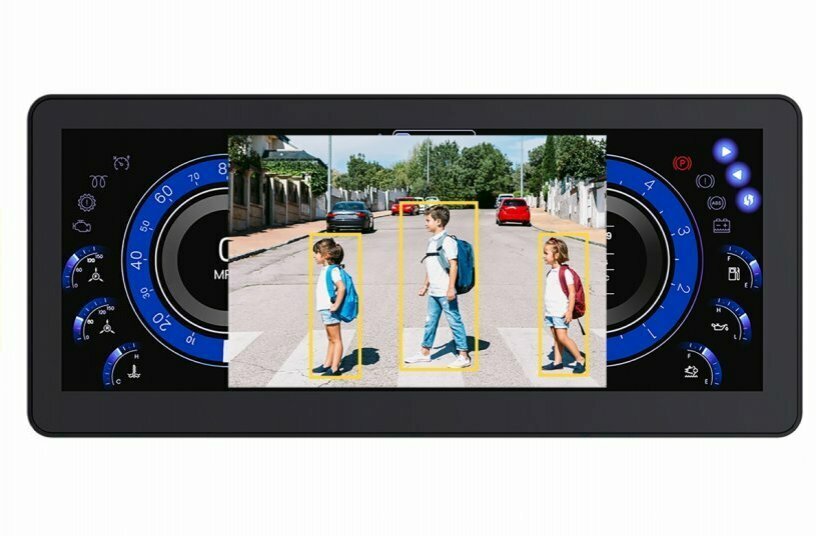

Logische Funktionen, wie zum Beispiel das automatische Einblenden von Kamera-Informationen im Display, sobald sich Personen im vorab definierten kritischen Bereich befinden, sind vorprogrammiert. Darüber hinaus können verschiedene Gefährdungslevel definiert werden, so dass unterschiedliche Alarme zusätzlich getriggert werden können. Dies können sowohl Audiosignale als auch Bildeffekte im Display sein. Somit steigen gleichermaßen die Sicherheit für alle am Prozess beteiligten Personen und die Maschinenverfügbarkeit. Situationen mit Gefahrenpotenzial wird effektiv vorgebeugt, und somit Unfallkosten für den Maschinenbetreiber vermieden.

Ebenfalls zur Kosteneinsparung trägt das Display als solches bei: die Verknüpfung verschiedener Funktionen in einem großen, zentralen Anzeigeinstrument erlaubt es Maschinenherstellern auf Lösungen mit einer Vielzahl von unterschiedlichen Anzeigegeräten zu verzichten. Neben den reinen Anschaffungskosten reduzieren sich durch die geringere Zahl an Einzelkomponenten auch Verkabelungsaufwand, Montage- und Service-Kosten. Darüber hinaus wird durch die Reduktion der notwendigen Anzeigeinstrumente wertvoller Bauraum und Gewicht eingespart.
