Intakte Verkehrsinfrastruktur für Ausbau erneuerbarer Energien

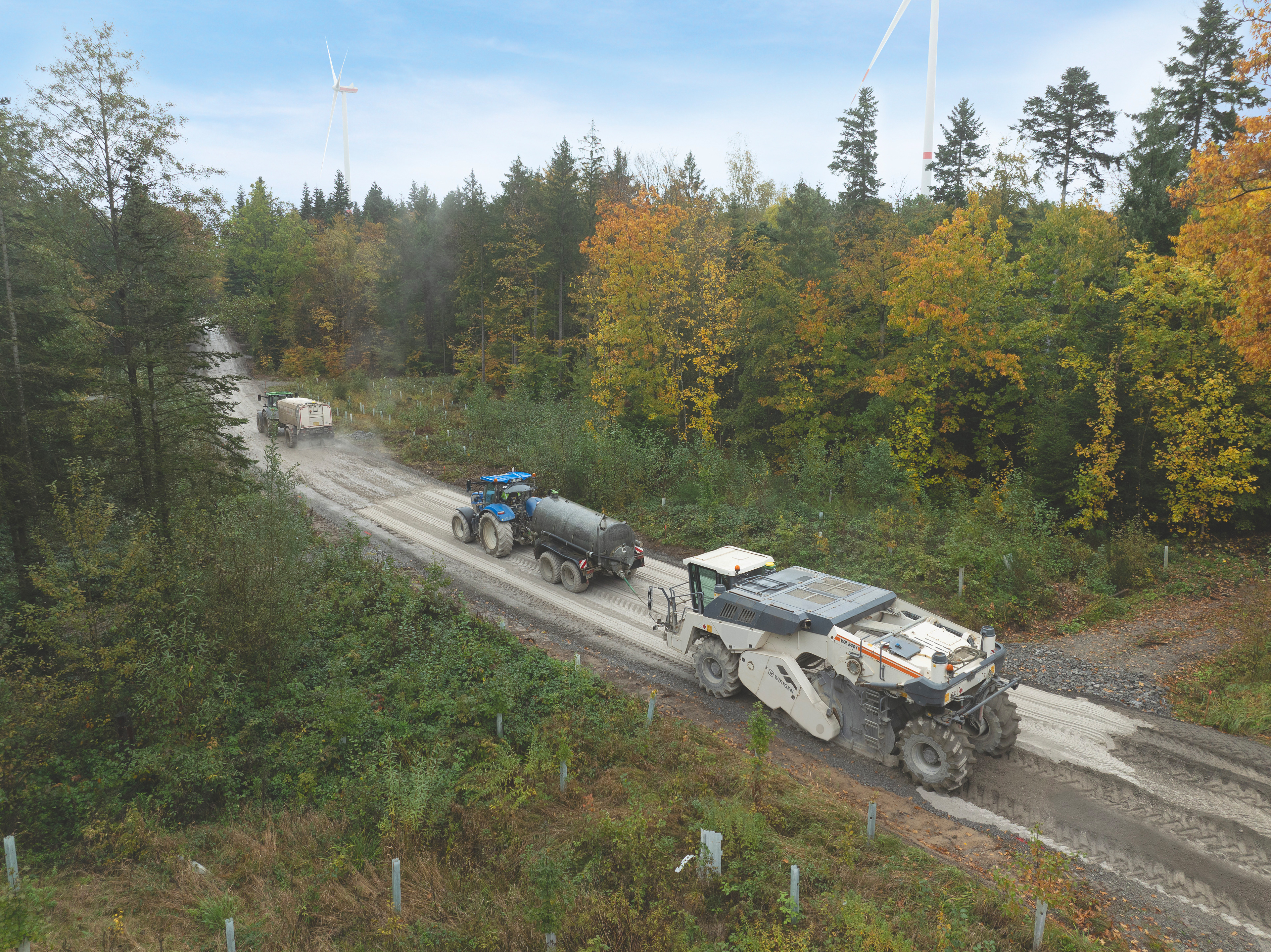

Schritt 2: Der Wirtgen Kaltrecycler WR 240i durchmischt Tragschicht und vorgestreutes Bindemittel homogen 35 cm tief. Danach übernimmt ein Hamm H7i CompactLine die erste Vorverdichtung.
Wirtgen (Wirtgen Group) Europa
Gehe zu Fotos
Schritt 2: Der Wirtgen Kaltrecycler WR 240i durchmischt Tragschicht und vorgestreutes Bindemittel homogen 35 cm tief. Danach übernimmt ein Hamm H7i CompactLine die erste Vorverdichtung.

Bildquelle: WIRTGEN GROUP

Beim Ausbau der erneuerbaren Energien in Deutschland werden unter anderem neue Windkraftanlagen in der Schwäbischen Alb errichtet. Um die Standorte verkehrsseitig zu erreichen und mit dem Bau einer neuen Anlage beginnen zu können, wird ein gut ausgebautes Straßennetz benötigt. Bei einer Baumaßnahme in Obersontheim kam ein Wirtgen Group Production System zum Einsatz, bestehend aus zwei Hamm Walzen, einem John Deere Motorgrader 622 GP, einem Kaltrecycler WR 240i von Wirtgen und einem Streumaster Bindemittelstreuer SW 112 TC.

Im ersten Arbeitsschritt legte Streumaster Anhängerstreuer Streumaster SW 112 TC Zement vor.<br>BILDQUELLE: WIRTGEN GROUP

Fahrbahnverbreiterung mit hydraulisch gebundener Tragschicht (HGT)

Für die die Erneuerung der Straße zu einer Windkraftanlage galt es, auf einer Länge von 1.100 m die vorhandene Fahrbahn mit einer hydraulisch gebundene Tragschicht (HGT) neu aufzubereiten und gleichzeitig von 4,5 m auf 7 m zu verbreitern. Zur Herstellung der zementverfestigten Tragschicht legte zunächst der Anhängestreuer SW 112 TC den Zement vor.

Dahinter folgte ein radmobiler Recycler WR 240i von Wirtgen, dessen Fräs- und Mischrotor die Tragschicht 35 cm tief und präzise mit dem vorgestreuten Zement von 49 kg pro Quadratmeter homogen durchmischte. Während des Mischprozesses wurde Wasser über eine Einsprühleiste exakt in den Mischraum eingesprüht.

Schritt 3+4 : Nach der ersten Vorverdichtung profilierte der John Deere Motorgrader 622 GP das aufbereitete Material auf eine Querneigung von 3 %.<br>BILDQUELLE: WIRTGEN GROUP

Anzeige

Exaktes Arbeiten auf Knopfdruck

Hinter dem Recycler übernahm eine Hamm Walze H 7i aus der CompactLine die erste Vorverdichtung, bevor der John Deere Motorgrader 672 GP das aufbereitete Tragschichtmaterial auf eine Querneigung von 3 % profilierte. Dabei überzeugte der Grader unter anderem mit seiner Auto-Pass-Funktion, die das Profilieren von Flächen erheblich vereinfacht. So wird per Knopfdruck die Schar auf dem Boden platziert und das Grade Pro-System aktiviert. Am Ende einer Spur wird die Schar wieder angehoben und gedreht, sodass die gewünschte Profilierung automatisch gespiegelt wird. Dadurch muss der Grader nicht zum Streckenanfang zurückgefahren werden, um dort von vorne zu beginnen. „Gerade hier war die Auto-Pass Automatikfunktion wirklich nützlich. Beim Wenden ist die Querneigung mit nur einem Kopfdruck passend eingestellt“, zeigte sich Heinrich Eichele jun., Geschäftsführer der Gebrüder Eichele GmbH mit dem Ergebnis zufrieden. Für die finale Verdichtung kam ein Hamm Walzenzug vom Typ HC 130i zum Einsatz.

Trotz des durchwachsenen Wetters und des engen Zeitplans konnte der Bauabschnitt wie vorgesehen innerhalb von zwei Tagen fertiggestellt werden.

Den abschließenden Einbau der der Asphaltdeckschicht übernahm ein SUPER 1800-3i Straßenfertiger aus dem Hause Vögele.

Schritt 5: Die finale Verdichtung führte ein Hamm Walzenzug HC 130i durch.<br>BILDQUELLE: WIRTGEN GROUP

Baustellenparameter

  • Ort: Obersontheim (Schwäbische Alb)

  • Länge: 1.100 m

  • Breite: 4,50 m auf 7,00 m

  • Zementzugabe: 49 kg/m²

  • Arbeitstiefe: 35 cm

  • Einseitiges Quergefälle 3 %

Schritt 6: Den Abschluss der Fahrbahnerneuerung übernahm der Vögele Straßenfertiger SUPER 1800-3i mit dem Einbau der Asphaltdeckschicht.<br>BILDQUELLE: WIRTGEN GROUP



Quelle: WIRTGEN GROUP
