Einfache, schnelle und witterungsunabhängige Betonfertigteilverbindung

Innerhalb der Baubranche ist die Suche nach neuen Lösungen für das schnelle, sichere und wasserdichte Verbinden von Fertigteilen ein stets aktuelles Thema. Für eine schnelle und zuverlässige Verbindung von Fertigteilen und das Abdichten der entstehenden Fugen eignet sich das patentierte System der B.T. innovation GmbH, bestehend aus einem trockenen Verbindungsmittel für Betonfertigteile, dem BT-Spannschloss® und dem Fugenband RubberElast®, einer Quetschdichtung.

Anzeige

In vielen unterschiedlichen industriellen Branchen und Anwendungen kommt das System aus BT-Spannschloss® und RubberElast® zum Einsatz. Das leicht einsetzbare Verbindungssystem wird für robuste und präzise Montagearbeiten und für dauerhafte Verbindungen von Betonfertigteilen verwendet. Mit dem innovativen Spannschloss und dem passenden Abdichtband können Fertigteile ohne einen mineralischen Verguss miteinander verbunden werden. Die Montage erfolgt völlig witterungsunabhängig und lässt sich selbst bei Minusgraden oder Niederschlag mühelos umsetzen. Auf den Baustellen entfallen aufwändige Aushärtezeiten oder Stillstandszeiten, wie z. B. durch tiefe Temperaturen. Damit können die Kunden von zeitlichen und finanziellen Ersparnissen profitieren. Zudem können die Verbindungen aus BT-Spannschloss® & RubberElast® sofort vollständig belastet werden.

Das BT-Spannschloss® - eine dauerhafte und universelle Verbindung

Die Kunden können das BT-Spannschloss® in drei Baugrößen – M12, M16 und M20 – jeweils in einer verzinkten und einer Edelstahlausführung erhalten. Für jede der drei Größen ist ein passender Aussparungskörper verfügbar. Die Standardversion dieses Bauteils besteht aus Polyethylen und besitzt schräge Seiten für ein besseres Ausschalen. Die Aussparungskörper sind besonders robust und vielfach wiederverwendbar.

Für eine noch schnellere und zuverlässigere Anwendung können die Aussparungskörper mit Magneten ausgestattet werden. Bei der Verwendung von Holzschalungen können die Aussparungskörper in die Schalung hineingeschraubt oder -gebohrt werden. Die Körper können auf Wunsch auch individuell in den Dimensionen oder in der Form angepasst werden und bieten dadurch für jede Verbindung eine maßgeschneiderte Lösung.

Das BT-Spannschloss® ist demontierbar, wodurch ein Rückbau von bereits errichteten Bauwerken ermöglicht wird. Eine solch vielseitige und innovative Lösung hat auch die Kontrollinstanzen überzeugt. Die Zulassungen der Bauaufsicht (Z-14.4-599 und ETA-19/0013) bescheinigen die Zuverlässigkeit dieses Produktes.

Einfache Anwendung des komprimierbaren Abdichtbandes RubberElast®

Eine konstruktive Fertigteil-Verbindung allein schafft aber noch kein fertiges Gebäude. Mit dem komprimierbaren Abdichtband RubberElast® stellt diese Aufgabe auf der Baustelle keine Hürde dar. Das bauaufsichtlich geprüfte, selbstklebende Abdichtband wird bauseitig durch einfaches Andrücken am ersten Bauteil befestigt. Bei der Montage der Fertigteile mit den Spannschlössern wird das RubberElast® in der sich verengenden Fertigteilfuge breit gequetscht und füllt schließlich die Fuge weitgehend aus. Dadurch wird die Fuge wasserdicht und gasundurchlässig. Die Montageeigenschaften des RubberElast® harmonieren dabei perfekt mit dem BT-Spannschloss®.

So ist das RubberElast® nahezu temperaturunabhängig zu verarbeiten und nach der Montage bereits bis 5 m dicht gegen an der Fuge anstehendes Wasser. Für eine Abdichtung bis 10 m Wasser steht darüber hinaus das MultiElast als Fugenband zur Verfügung. Die langfristige Dichtwirkung der Abdichtungslösung ist dabei von großer Bedeutung. Sowohl gegen wetterbedingte als auch mechanische Abnutzung sind beide Dichtbänder beständig.

Patentiertes System BT-Spannschloss® & RubberElast® findet in vielen Industriebranchen Verwendung

Das patentierte System BT-Spannschloss® & RubberElast® ist in den unterschiedlichsten Anwendungsbereichen universell und zuverlässig einsetzbar. Dazu gehören die Montage von Winkelstützen und Schachtelementen im Straßen- und Tiefbau, Bauten im maritimen und Küstenschutzbereich, Decken- und Wandverbindungen im Wohnungs- und Hausbau und die umfangreiche Verbindungspalette von Betonfertigteilen.

Der Schnellbau eines Hotels mit komfortablen Spannschlosslösungen

Das BT-Spannschloss® wurde bereits bei zahlreichen exponierten Bauvorhaben erfolgreich eingesetzt. Ein Vorzeigeprojekt ist der Hotelneubau Hilton Garden Inn in London, direktam Terminal 2 des Flughafens Heathrow. Der Bau besteht aus 15 Etagen mit einer Gesamthöhe von 47,60 m Höhe.

Die hohen Anforderungen an dieses Projekt lagen vor allem in der prekären Lage im geschützten Sicherheitsbereich des Flughafens sowie in einer sehr kurzen Bauzeit von gerade einmal 30 Wochen für die Montage der Betonfertigteile. Bei der Umsetzung der schnellen und zuverlässigen Montage der Bauelemente entschied sich das beauftragte Bauunternehmen für das BT-Spannschloss®.

An jedem Außenwandelement wurden vier BT-Spannschlösser M20 verwendet. Dadurch war eine Abstützung der Außenwände nicht mehr erforderlich und diese waren sofort nach der Positionierung gesichert. Die Vorteile des BT-Spannschlosses lagen auf der Hand – die Montagezeit wurde erheblich reduziert.

Verbindungslösungen im Tiefbau und in der Energiegewinnung

Auch im Hochwasserschutz kommt das BT-Spannschloss® zum Tragen. Spätestens seit den Hochwasserkatastrophen der letzten 20 Jahre hat die Notwendigkeit von entsprechenden Schutzmaßnahmen einen neuen Stellenwert erhalten. In der Regel fallen dabei viel Planungs- und Bauzeiten, Ressourcen und Kosten an. Eine einfache und äußerst effektive Methode für die Errichtung von Schutzwänden bieten Winkelstützen aus Stahlbeton, verbunden durch das BT-Spannschloss®.

Das Prinzip dabei ist einfach – die Winkelstützen werden auf einen geeigneten und vorbereiteten Untergrund aufgesetzt. Bei ungünstigen Bodenverhältnissen kann eine zusätzliche, tiefere Verankerung die Lösung sein. Auf die Seitenkanten der Betonelemente wird das Abdichtungsband RubberElast® aufgebracht. Es lässt sich leicht anbringen und dichtet durch den Anpressdruck die Fuge wasserdicht ab. Dazu werden die BT-Spannschlösser angezogen und das Abdichtungsband gequetscht, bis die notwendige Fugenbreite erreicht ist. Ab diesem Moment ist die Fuge wasserdicht und das System kann sofort belastet werden. Gerade wenn im Hochwasserfall kurzfristig Schutzwände errichtet werden müssen, ist das Spannschloss ein Garant für eine zeitnahe, einfache und zuverlässige Umsetzung.

Konkret wurde diese Lösung 2014 an zwei Projekten im beliebten Seebad Heiligenhafen in Schleswig-Holstein umgesetzt. Um den optischen Anforderungen des idyllischen Umfelds dieser Touristenhochburg gerecht zu werden, wurden dem Beton bei einem Projekt Farbpigmente beigemischt und dieser dadurch zum Umfeld passend eingefärbt. Das Resultat ist eine technisch zuverlässige und gleichzeitig optisch ansprechende Lösung.

Auch im ökologischen Sektor hat das BT-Spannschloss® seinen Platz gefunden. In Jemgum (Ostfriesland) wurde die Inbetriebnahme einer Biogasanlage über 75 kW umgesetzt. Bei diesem Projekt kam das BT-Spannschloss® bei der Verbindung der Fertigteile zum Einsatz. Dies ermöglichte einen schnellen Aufbau bei einer kurzen Montagezeit von nur 20 Minuten pro Element. Dadurch wurde die Montagezeit von geplanten drei, auf nur einen Tag verkürzt. Die hohen statischen Anforderungen erfüllte das Spannschloss ohne Probleme, wodurch die gesamte Anlage bereits zwei Monate später in Betrieb genommen werden konnte.

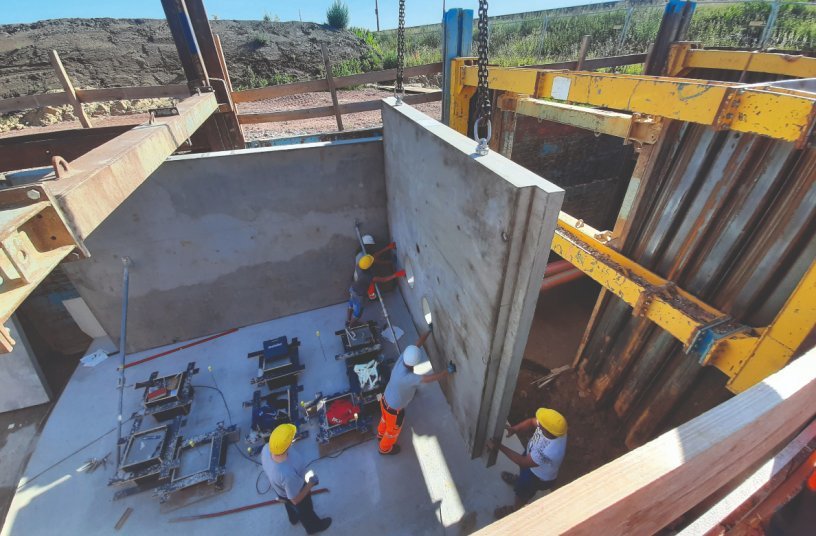

Ein weiteres Beispiel für den Einsatz des Systems BT-Spannschloss® & RubberElast® ist der Neubau eines Rohrschachts in Zielitz, Sachsen-Anhalt. Hier kam das System beim Neubau eines Rohrschachtes für die geplante Erweiterung der Abraumhalde in Zielitz zum Einsatz. Unabhängig von der Wettersituationen können Betonfertigteile durch das BT-Spannschloss® in Sekunden miteinander verbunden und währenddessen sofort mit RubberElast® abgedichtet werden, so auch bei diesem Projekt. Durch die professionellen Verbindungslösungen der B.T.innovation GmbH konnten Erleichterungen vieler Arbeitsschritte sowie immense Zeiteinsparungen erreicht werden.
